বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপের উত্স এবং প্রভাব
বৈদ্যুতিক সিস্টেমে, বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপ মূলত নিম্নলিখিত দিকগুলি থেকে আসে:
বিকিরিত এমি:উচ্চ-ফ্রিকোয়েন্সি স্যুইচিং পাওয়ার সাপ্লাই, ওয়্যারলেস যোগাযোগ সরঞ্জাম, উচ্চ-পাওয়ার ফ্রিকোয়েন্সি রূপান্তরকারী এবং অন্যান্য ডিভাইস দ্বারা উত্পাদিত।
EMI পরিচালিত:কম ফ্রিকোয়েন্সি বা উচ্চ-ফ্রিকোয়েন্সি শব্দ যেমন বৈদ্যুতিক সংযোগ যেমন পাওয়ার কর্ড এবং কেবলগুলির মাধ্যমে প্রেরণ করা হয়।
পাওয়ার লাইনের শব্দ:পাওয়ার গ্রিড লোড বা উচ্চ-পাওয়ার সরঞ্জামগুলির শুরু/স্টপের ওঠানামার কারণে ক্ষণস্থায়ী হস্তক্ষেপ।
যদি কেবলটির ভাল ield ালিং ব্যবস্থা না থাকে তবে বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপ বিদ্যুৎ সরঞ্জামগুলির অপব্যবহার, নিয়ন্ত্রণ সংকেতগুলির বিকৃতি এবং এমনকি নিরাপদ অপারেশনকে আরও বিপন্ন করতে পারে।
শিল্ডিং ক্ষমতা বিশ্লেষণএমসি কেবল
যদিও এমসির কেবলগুলিতে ধাতব শীট রয়েছে তবে এর অর্থ এই নয় যে তাদের স্বাভাবিকভাবেই ভাল ইএমআই শিল্ডিং ক্ষমতা রয়েছে। এর ield াল দেওয়ার ক্ষমতা নিম্নলিখিত দিকগুলির উপর নির্ভর করে:
1। ধাতব শিথের ধারাবাহিকতা

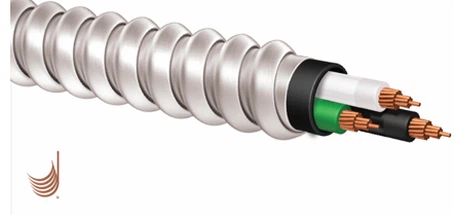

এমসি কেবলগুলির ধাতব শীটটি সাধারণত একটি সর্পিল ক্ষত অ্যালুমিনিয়াম খাদ বা ইস্পাত স্ট্রিপ হয়। ব্রেকড শিল্ডিং বা অ্যালুমিনিয়াম ফয়েল শিল্ডিংয়ের সাথে তুলনা করে, এই কাঠামোর ield ালযুক্ত প্রভাবটি দুর্বল, বিশেষত উচ্চ-ফ্রিকোয়েন্সি ইএমআই পরিবেশে, যেখানে সর্পিল বাতাসের মধ্যে ব্যবধান ইএমআই ফুটোয়ের চ্যানেল হয়ে উঠতে পারে।
2। গ্রাউন্ডিং পদ্ধতির প্রভাব
এমসি কেবলগুলির ধাতব শিটটি সাধারণত সঠিকভাবে গ্রাউন্ড করা দরকার, অন্যথায় ield ালার কার্যকারিতা অনেক হ্রাস পাবে। যদি চাদটি ভালভাবে ভিত্তি করে থাকে তবে এটি একটি নির্দিষ্ট পরিমাণে নিম্ন-ফ্রিকোয়েন্সি ইএমআইয়ের প্রভাবকে হ্রাস করতে পারে। যাইহোক, উচ্চ-ফ্রিকোয়েন্সি হস্তক্ষেপের জন্য, শিথিলিং প্রভাবটি ফাঁক এবং উচ্চতর প্রতিবন্ধকতার কারণে সীমাবদ্ধ।
3 .. ইএমটি পাইপলাইনের সাথে তুলনা
ইএমটি (বৈদ্যুতিক ধাতব নল) কন্ডুইট হ'ল আরেকটি সাধারণ কেবল সুরক্ষা পদ্ধতি, যা এমসি কেবলগুলির ধাতব শিটের চেয়ে বেশি বদ্ধ এবং আরও ভাল ield ালিং প্রভাব সরবরাহ করতে পারে। উচ্চ ইএমআই প্রয়োজনীয়তা সহ পরিবেশে, সাধারণত এমসি কেবলগুলি আলাদাভাবে ব্যবহার করার পরিবর্তে ইএমটি+পৃথকভাবে ield ালানো কেবলগুলি ব্যবহার করার পরামর্শ দেওয়া হয়।
এমসি কেবলের ব্যবহারিক প্রয়োগের পরিস্থিতিগুলির বিশ্লেষণ
1। সাধারণ বাণিজ্যিক ভবন
বাণিজ্যিক ভবনগুলির নিম্ন-ভোল্টেজ বিতরণ ব্যবস্থায়, এমসি কেবলগুলির মূল কাজটি হ'ল শারীরিক সুরক্ষা সরবরাহ করা এবং আগুন সুরক্ষা প্রয়োজনীয়তা মেনে চলা। বাণিজ্যিক ভবনগুলির তুলনামূলকভাবে দুর্বল বৈদ্যুতিন চৌম্বকীয় পরিবেশের কারণে, এমসি কেবলগুলি সাধারণত চাহিদা মেটাতে সক্ষম হয়। তবে এতে যদি কম্পিউটার রুম এবং ডেটা সেন্টারগুলির মতো ইএমআই সংবেদনশীল পরিবেশ জড়িত থাকে তবে এমসি কেবলগুলিতে অতিরিক্ত ield ালার ব্যবস্থা প্রয়োজন হতে পারে।
2। শিল্প নিয়ন্ত্রণ ব্যবস্থা
শিল্প পরিবেশে, ফ্রিকোয়েন্সি রূপান্তরকারী এবং মোটর ড্রাইভারগুলির মতো সরঞ্জামগুলি শক্তিশালী বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপ তৈরি করতে পারে। এই মুহুর্তে, যদি এমসি কেবলটি বিদ্যুতের লাইনের জন্য ব্যবহৃত হয় তবে এর ধাতব শীট কিছু কম-ফ্রিকোয়েন্সি শিল্ডিং ক্ষমতা সরবরাহ করতে পারে। তবে কন্ট্রোল সিগন্যাল লাইনের জন্য, এর ield াল দেওয়ার ক্ষমতাএমসি তারসঅপর্যাপ্ত। এটি স্বাধীন শিল্ডিং স্তরগুলির সাথে কেবলগুলি ব্যবহার করার পরামর্শ দেওয়া হয় (যেমন ব্রেকড শিল্ডিং বা ফয়েল শিল্ডিং)।
3। চিকিত্সা সরঞ্জাম পরিবেশ
অপারেটিং রুম এবং এমআরআই সরঞ্জাম ক্ষেত্রের মতো চিকিত্সা সেটিংসে, সরঞ্জামগুলির সাথে ইএমআই হস্তক্ষেপ জীবন সুরক্ষাকে প্রভাবিত করতে পারে। এমসি কেবলগুলি সাধারণত এই জাতীয় পরিবেশের জন্য উপযুক্ত হয় না কারণ তাদের ield ালযুক্ত পারফরম্যান্স উচ্চ প্রয়োজনীয়তা পূরণ করতে পারে না। মেডিকেল গ্রেড কেবলগুলিতে সাধারণত বাহ্যিক হস্তক্ষেপকে কার্যকরভাবে দমন করতে শিল্ডিংয়ের একাধিক স্তর প্রয়োজন।
4। ডেটা সেন্টার এবং যোগাযোগ ব্যবস্থা
ডেটা সেন্টার এবং যোগাযোগ কক্ষগুলির ডেটা হ্রাস বা সংকেত হস্তক্ষেপ রোধ করতে উচ্চ-মানের ইএমআই শিল্ডিং প্রয়োজন। যদিও এমসি কেবলগুলি বিদ্যুতের লাইনের জন্য ব্যবহার করা যেতে পারে তবে stronger ালযুক্ত টুইস্টেড জোড় (এসটিপি), কোক্সিয়াল কেবলগুলি বা ফাইবার অপটিক্সের মতো শক্তিশালী বিরোধী-হস্তক্ষেপ সমাধানগুলি এখনও ডেটা সংক্রমণের জন্য প্রয়োজনীয়।
এমসি কেবলগুলির ইএমআই প্রতিরোধের কীভাবে বাড়ানো যায়?
যদিও এমসি কেবলগুলির ধাতব শীট কিছু ক্ষেত্রে কম-ফ্রিকোয়েন্সি ইএমআই হ্রাস করতে পারে, যদি উচ্চতর ield ালিং কর্মক্ষমতা প্রয়োজন হয় তবে নিম্নলিখিত ব্যবস্থাগুলি নেওয়া যেতে পারে:
1. অ্যাডিশনাল শিল্ডিং স্তর:উচ্চ-ফ্রিকোয়েন্সি ইএমআই দমন ক্ষমতা উন্নত করতে এমসি কেবলের অভ্যন্তরে স্বতন্ত্র ফয়েল শিল্ডিং বা ব্রেকড শিল্ডিং স্তর যুক্ত করুন।
2. ডাবল স্তর শীট:শিল্ডিং ধারাবাহিকতা উন্নত করতে ঘন ধাতব শীট বা ডাবল-স্তর কাঠামো ব্যবহার করে।
3.প্রপার গ্রাউন্ডিং:নিশ্চিত করুন যে এমসি কেবলের শীটটি একটি ভাল ield ালিং পথ গঠনের জন্য তারের উভয় প্রান্তে সঠিকভাবে গ্রাউন্ড করা হয়েছে।
4. ইএমটি কন্ডুইট ব্যবহার:ইএমআই সংবেদনশীল অঞ্চলে, সামগ্রিক ield ালিং ক্ষমতা উন্নত করতে এমসি কেবলগুলি ইএমটি কন্ডুইটগুলিতে থ্রেড করার পরামর্শ দেওয়া হয়।
এমসি কেবলের ধাতব শীট প্রকৃতপক্ষে ইএমআই শিল্ডিংয়ের একটি নির্দিষ্ট ডিগ্রি সরবরাহ করতে পারে, বিশেষত নিম্ন-ফ্রিকোয়েন্সি হস্তক্ষেপের ক্ষেত্রে, যার নির্দিষ্ট সুবিধা রয়েছে। যাইহোক, এর সর্পিল কাঠামোর ফাঁক এবং গ্রাউন্ডিং পদ্ধতিতে সীমাবদ্ধতার কারণে, এমসি কেবলগুলি কার্যকরভাবে উচ্চ-ফ্রিকোয়েন্সি বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপকে রক্ষা করতে পারে না। মেডিকেল, ডেটা সেন্টার এবং শিল্প নিয়ন্ত্রণ সিস্টেমের মতো উচ্চ ইএমআই প্রয়োজনীয়তা সহ অ্যাপ্লিকেশন পরিবেশে, সিস্টেমের স্থিতিশীলতা নিশ্চিত করার জন্য বিশেষায়িত শিল্ডড কেবল বা অতিরিক্ত ield ালিং ব্যবস্থা ব্যবহার করার পরামর্শ দেওয়া হয়।
