একটি এসএএ পাওয়ার কেবলের বর্তমান বহন ক্ষমতা: একটি বিস্তৃত গাইড
বৈদ্যুতিক ইনস্টলেশনগুলির জন্য সঠিক পাওয়ার কেবলটি নির্বাচন করার সময়, সুরক্ষা, কর্মক্ষমতা এবং মানগুলির সাথে সম্মতি নিশ্চিত করার জন্য এর বর্তমান বহন করার ক্ষমতা বোঝা গুরুত্বপূর্ণ। অস্ট্রেলিয়ায় ব্যবহৃত একটি সাধারণ ধরণের পাওয়ার ক্যাবল হ'ল 10 মিমি কমলা সার্কুলার 4 কোর এবং আর্থ কেবল, যা বিশেষত আবাসিক, বাণিজ্যিক এবং শিল্প অ্যাপ্লিকেশনগুলিতে এর স্থায়িত্ব এবং বহুমুখীতার পক্ষে পছন্দসই।
বর্তমান বহন ক্ষমতা বোঝা
একটি কেবলের বর্তমান বহন ক্ষমতা, যা অ্যাম্পিটি হিসাবে পরিচিত, এটি তার তাপমাত্রা রেটিং অতিক্রম না করে বা নিরোধকের ক্ষতি করতে পারে না এমন সর্বোচ্চ পরিমাণের বর্তমানের সর্বাধিক পরিমাণকে বোঝায়। এই ক্ষমতাটি তারের আকার, উপাদান, নিরোধক প্রকার, পরিবেষ্টিত তাপমাত্রা, ইনস্টলেশন শর্ত এবং অন্যান্য তারের উপস্থিতি সহ বিভিন্ন কারণের উপর নির্ভর করে।
10 মিমি কমলা সার্কুলার 4 কোর এবং আর্থ এসএএ কেবলের মতো পাওয়ার কেবলগুলির জন্য, নির্মাতারা তাদের সুরক্ষা এবং দক্ষতা বজায় রেখে উচ্চ বৈদ্যুতিক লোডগুলি পরিচালনা করতে পারে তা নিশ্চিত করার জন্য নির্দিষ্ট নির্দেশিকা এবং মানগুলি পূরণ করার জন্য তাদের ডিজাইন করে। অস্ট্রেলিয়ার স্ট্যান্ডার্ডস অ্যাসোসিয়েশনকে বোঝানো এসএএ এই মানগুলি নির্ধারণে গুরুত্বপূর্ণ ভূমিকা পালন করে, এটি নিশ্চিত করে যে বৈদ্যুতিক কেবলগুলি প্রয়োজনীয় গুণমান এবং সুরক্ষা মানদণ্ডগুলি পূরণ করে।
SAA পাওয়ার কেবলের মান
অস্ট্রেলিয়ায়, কেবলগুলি অবশ্যই এএস/এনজেডএস 3000: 2018 (তারের নিয়ম) মেনে চলতে হবে, স্ট্যান্ডার্ডস অস্ট্রেলিয়া এবং স্ট্যান্ডার্ডস নিউজিল্যান্ড দ্বারা প্রকাশিত একটি যৌথ মান। এই স্ট্যান্ডার্ডটি বিভিন্ন ধরণের কেবলগুলির জন্য বর্তমান বহন করার ক্ষমতা সহ বৈদ্যুতিক ইনস্টলেশনগুলির জন্য ইনস্টলেশন অনুশীলন, সুরক্ষা ব্যবস্থা এবং পারফরম্যান্সের মানদণ্ডের রূপরেখা দেয়।
অতিরিক্তভাবে, কেবলগুলি যা এসএএ শংসাপত্রের সাথে মিলিত হয় সেগুলি অবশ্যই বিভিন্ন পরিবেশ এবং অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য নিরাপদ রয়েছে তা নিশ্চিত করার জন্য কঠোর পরীক্ষার পদ্ধতিগুলি পাস করতে হবে। 10 মিমি কমলা সার্কুলার 4 কোর এবং আর্থ কেবল হ'ল এমন একটি কেবল যা এই মানগুলির সাথে মেনে চলে, এটি ঘরোয়া এবং শিল্প বৈদ্যুতিক অ্যাপ্লিকেশনগুলির বিস্তৃত পরিসরের জন্য উপযুক্ত করে তোলে।
10 মিমি কমলা বিজ্ঞপ্তি 4 কোর এবং আর্থ কেবলের মূল উপাদানগুলি

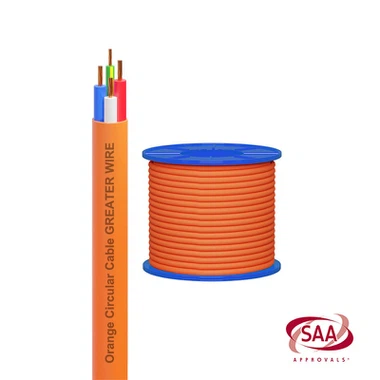

10 মিমি কমলা সার্কুলার 4 কোর এবং আর্থ কেবলটি চারটি পৃথক কোরের সাথে ডিজাইন করা হয়েছে: তিনটি পর্যায়ের কন্ডাক্টর এবং একটি আর্থ কন্ডাক্টর। তিনটি পর্যায়ের কন্ডাক্টর সক্রিয় বৈদ্যুতিক স্রোত বহন করতে ব্যবহৃত হয়, অন্যদিকে পৃথিবীর কন্ডাক্টর বৈদ্যুতিক শক বিপদগুলি রোধ করতে ফল্ট স্রোতের জন্য একটি নিরাপদ পথ সরবরাহ করে।
এখানে মূল উপাদানগুলি রয়েছে:
1.10 মিমি কন্ডাক্টরের আকার:এটি প্রতিটি কন্ডাক্টরের ক্রস-বিভাগীয় অঞ্চলকে বোঝায়, যা তারের বর্তমানকে বহন করার ক্ষমতাকে সরাসরি প্রভাবিত করে। একটি বৃহত্তর কন্ডাক্টরের আকার, যেমন 10 মিমি, কেবল তারকে কম প্রতিরোধের সাথে আরও বেশি স্রোত বহন করতে দেয়, ফলে অতিরিক্ত উত্তাপের ঝুঁকি হ্রাস করে।
2. ইনসুলেশন উপাদান:তারের উপর নিরোধকটি সাধারণত পিভিসি বা এক্সএলপিই (ক্রস-লিঙ্কযুক্ত পলিথিন) এর মতো থার্মোপ্লাস্টিক উপকরণ থেকে তৈরি করা হয়। এই উপকরণগুলি শর্ট সার্কিটগুলি রোধ করতে, কন্ডাক্টরগুলিকে নিরোধক করতে এবং তার নিরাপদ তাপমাত্রায় কেবলটি পরিচালনা করে তা নিশ্চিত করতে সহায়তা করে।
3. পূর্ব কন্ডাক্টর:সুরক্ষা মানগুলির সাথে সম্মতিতে, তারের মধ্যে পৃথিবীর কন্ডাক্টর ত্রুটি স্রোতের জন্য সরাসরি পথ সরবরাহ করে, যা বৈদ্যুতিক বিপদ থেকে মানুষ এবং সরঞ্জাম উভয়কে রক্ষা করতে সহায়তা করতে পারে।
4. ক্যাবল শিথ:তারের বাইরের শীট, প্রায়শই কমলা রঙের, যান্ত্রিক ক্ষতি, আর্দ্রতা এবং রাসায়নিকগুলির বিরুদ্ধে অতিরিক্ত সুরক্ষা সরবরাহ করে। এটি রঙ কোডিংয়ের উপর ভিত্তি করে কেবলের ধরণ এবং ব্যবহার সনাক্ত করতে সহায়তা করে।
বর্তমান বহন ক্ষমতা গণনা
10 মিমি কমলা সার্কুলার 4 কোর এবং আর্থ এসএএ পাওয়ার ক্যাবলের বর্তমান বহন ক্ষমতা তারের ক্রস-বিভাগীয় অঞ্চল, নিরোধক প্রকার, পরিবেষ্টিত তাপমাত্রা, ইনস্টলেশন পদ্ধতি এবং এটি যে ধরণের বর্তমান বহন করবে (এসি বা ডিসি) সহ বেশ কয়েকটি কারণ দ্বারা নির্ধারিত হয়।
1। কন্ডাক্টর উপাদান
10 মিমি কমলা সার্কুলার 4 কোর এবং আর্থ কেবল সহ বেশিরভাগ পাওয়ার কেবলগুলি কন্ডাক্টর উপাদান হিসাবে তামা বা অ্যালুমিনিয়াম ব্যবহার করে। তামার একটি উচ্চ পরিবাহিতা রয়েছে, যার অর্থ এটি অতিরিক্ত গরম না করে আরও বেশি স্রোত বহন করতে পারে। উদাহরণস্বরূপ, একটি 10 মিমি কপার কন্ডাক্টরের সাধারণত একই আকারের অ্যালুমিনিয়াম কন্ডাক্টরের চেয়ে বর্তমান বহন করার ক্ষমতা বেশি থাকে।
2। ইনসুলেশন টাইপ
নিরোধক উপাদান এবং এর তাপীয় রেটিং বর্তমান বহন করার ক্ষমতাটিকে উল্লেখযোগ্যভাবে প্রভাবিত করে। সাধারণ ধরণের নিরোধক অন্তর্ভুক্ত:
পিভিসি (পলিভিনাইল ক্লোরাইড): নিম্ন-তাপমাত্রার পরিবেশের জন্য উপযুক্ত, পিভিসি-ইনসুলেটেড কেবলগুলির সর্বাধিক তাপমাত্রা রেটিং 70 ডিগ্রি থেকে 90 ডিগ্রি থাকে।
এক্সএলপিই (ক্রস-লিঙ্কযুক্ত পলিথিন): এই নিরোধক প্রকারটি উচ্চতর তাপমাত্রা (90 ডিগ্রি বা 105 ডিগ্রি পর্যন্ত) সহ্য করতে পারে এবং উচ্চ-পাওয়ার অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য আদর্শ।
3। পরিবেষ্টিত তাপমাত্রা
পরিবেষ্টিত তাপমাত্রা একটি তারের কার্য সম্পাদনে গুরুত্বপূর্ণ ভূমিকা পালন করে। একটি উচ্চতর পরিবেষ্টিত তাপমাত্রা বর্তমান বহন করার ক্ষমতা হ্রাস করে কারণ কেবলটি আরও তাপের সংস্পর্শে আসে, যা নিরোধক অবক্ষয়ের কারণ হতে পারে এবং আগুনের ঝুঁকি বাড়িয়ে তুলতে পারে। থাম্বের নিয়ম হিসাবে, একটি তারের বর্তমান বহন ক্ষমতা 30 ডিগ্রির উপরে পরিবেষ্টিত তাপমাত্রায় প্রতি 10 ডিগ্রি বৃদ্ধির জন্য প্রায় 10% হ্রাস পায়।
4। ইনস্টলেশন শর্ত
ইনস্টলেশন পদ্ধতিটি তারের তাপ অপচয়কে উল্লেখযোগ্যভাবে প্রভাবিত করে। বাতাসে ইনস্টল করা কেবলগুলি (খোলা বায়ু) মাটিতে বা নালীগুলিতে কবর দেওয়া কেবলগুলির চেয়ে আরও সহজে তাপ বিলুপ্ত করতে পারে। যখন কেবলগুলি একসাথে গোষ্ঠীভুক্ত করা হয়, তারা আরও তাপও উত্পন্ন করে, যা তাদের বর্তমান বহন ক্ষমতা হ্রাস করতে পারে।
5। ভোল্টেজ রেটিং
যদিও বর্তমান বহন করার ক্ষমতাটি প্রাথমিকভাবে বর্তমানের সাথে সুরক্ষিতভাবে বহন করতে পারে তার সাথে উদ্বিগ্ন, তবে কেবলটির ভোল্টেজ রেটিং বিবেচনা করাও গুরুত্বপূর্ণ। 10 মিমি কমলা সার্কুলার 4 কোর এবং আর্থ কেবলের জন্য, ভোল্টেজ রেটিংটি সাধারণত 600/1000V হয়, যার অর্থ কেবলটি সাধারণ অপারেটিং অবস্থার অধীনে কেবল 1000 ভোল্ট পরিচালনা করতে পারে।
10 মিমি কমলা সার্কুলার 4 কোর এবং আর্থ কেবলের জন্য সাধারণ বর্তমান বহন ক্ষমতা
উপরে বর্ণিত কারণগুলির উপর ভিত্তি করে, পিভিসি ইনসুলেশন সহ একটি 10 মিমি কপার কন্ডাক্টর এসএএ পাওয়ার ক্যাবল সাধারণত নিম্নলিখিত বর্তমান বহনকারী সক্ষমতা থাকে:
খোলা বাতাসে:প্রায় 40-50 এমপিএস।
কন্ডুইট:প্রায় 35-45 এমপিএস।
মাটিতে:প্রায় 30-40 এমপিএস।
এক্সএলপিই ইনসুলেশন সহ কেবলগুলির জন্য, উপাদানগুলির আরও ভাল তাপ প্রতিরোধের কারণে, বিশেষত উচ্চ পরিবেষ্টিত তাপমাত্রা সহ পরিবেশে বর্তমান বহন করার ক্ষমতা কিছুটা বেশি হতে পারে।
SAA কেবলের অ্যাম্পেক্টিটি প্রভাবিত করে এমন উপাদানগুলি
অন্যান্য বেশ কয়েকটি কারণ একটি এসএএ পাওয়ার কেবলের বর্তমান বহনযোগ্য ক্ষমতাকে প্রভাবিত করতে পারে:
1. সহজ দৈর্ঘ্য:দীর্ঘতর তারের রানগুলি আরও ভোল্টেজ ড্রপ সৃষ্টি করে, যার অর্থ দীর্ঘ দূরত্বের মধ্যে, লোড প্রান্তে সঠিক ভোল্টেজ নিশ্চিত করতে তারের বড় আকারের প্রয়োজন হতে পারে।
2.cable কনফিগারেশন:যেভাবে কেবলগুলি স্থাপন করা হয় (স্বতন্ত্রভাবে বা বান্ডেলে) সামগ্রিক তাপ অপচয়কে প্রভাবিত করে। কাছাকাছি সময়ে কেবলগুলি তাপ আটকে দিতে পারে এবং প্রশস্ততা হ্রাস করতে পারে।
3. ডেরেটিং ফ্যাক্টর:বিভিন্ন ডাইটিং ফ্যাক্টরগুলি প্রয়োগ করে যেমন পরিবেষ্টিত তাপমাত্রা, কেবলের বান্ডেলে কন্ডাক্টরের সংখ্যা এবং ইনস্টলেশন পরিবেশের ধরণ। নিরাপদ অপারেশন নিশ্চিত করার জন্য ডেরটিং অবশ্যই বিবেচনা করা উচিত।
ডংগুয়ান গ্রেটার ওয়্যার অ্যান্ড ক্যাবল কোং, লিমিটেডঅস্ট্রেলিয়ান এসএএ সার্টিফাইড ওয়্যারগুলির পেশাদার উত্পাদনের জন্য বিখ্যাত। আমাদের পণ্যগুলি কেবল প্রযুক্তিগতভাবে উন্নত নয়, তবে তারা এখনও উচ্চ তাপমাত্রা, আর্দ্রতা এবং কঠোর পরিবেশে ভাল পারফরম্যান্স করতে পারে, প্রকল্পের জন্য শক্ত সুরক্ষা সরবরাহ করতে পারে তা নিশ্চিত করার জন্য কঠোরভাবে পরীক্ষা করা হয়েছে।
