একটি 10 কেভি পাওয়ার গ্রিডে, যখন একটি একক-পর্বের গ্রাউন্ডিং ত্রুটি দেখা দেয়, নন ফল্ট ফেজের ভোল্টেজ লাইন ভোল্টেজ (10 কেভি) এ উঠবে। মাঝারি ভোল্টেজ কেবল ইউ ₀, তবে 8.7KV এর জন্য কেন 10 কেভি চয়ন করবেন না? এটি মূলত নিম্নলিখিত প্রযুক্তিগত ভিত্তিতে ভিত্তি করে:

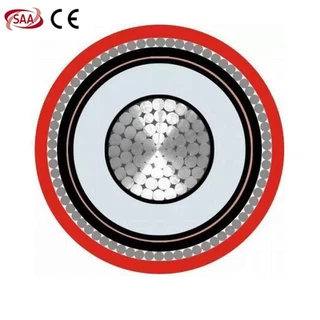

1। সংজ্ঞাএমভি কেবলরেট ভোল্টেজ
মানগুলিতে, কেবলগুলির রেটযুক্ত ভোল্টেজ সাধারণত ইউ ₀/ইউ (ইউএম) হিসাবে প্রকাশ করা হয়:
ইউ ₀: একক পর্যায় থেকে গ্রাউন্ড রেটেড ভোল্টেজ (ফেজ ভোল্টেজ)
ইউ: দুটি ফেজ রেটেড ভোল্টেজ (লাইন ভোল্টেজ)
ইউএম: সর্বাধিক কার্যকারী ভোল্টেজ
8.7/15 কেভি এর মাঝারি ভোল্টেজ কেবলগুলির জন্য:
U ₀ =8। 7 কেভি (গ্রাউন্ড রেটেড ভোল্টেজ থেকে একক পর্ব)
U =15 কেভি (দুটি পর্যায়ের মধ্যে রেটেড ভোল্টেজ)
উম =17। 5 কেভি (সর্বাধিক অপারেটিং ভোল্টেজ)
২. 8.7KV এর রেটেড ফেজ ভোল্টেজ কীভাবে নির্ধারিত হয়?
তারের রেটেড ফেজ ভোল্টেজ ইউ ₀ ত্রুটি শর্তের অধীনে সর্বাধিক তাত্ক্ষণিক ভোল্টেজের ভিত্তিতে সরাসরি নির্বাচিত হয় না (যেমন 10 কেভি), তবে সিস্টেম এবং ত্রুটি শর্তগুলির সাধারণ অপারেটিং ভোল্টেজের ভিত্তিতে ব্যাপকভাবে বিবেচনা করা হয়:
(1) সিস্টেমের সাধারণ অপারেটিং স্থিতির উপর ভিত্তি করে
সাধারণ অপারেটিং অবস্থার অধীনে:
10 কেভি সিস্টেমের ফেজ ভোল্টেজ ইউ ₀ =10 কেভি/√ 3 ≈ 5.77 কেভি।
যদিমাঝারি ভোল্টেজ কেবলইউ ₀ হিসাবে 8.7KV ব্যবহার করে, এর অর্থ হ'ল মাঝারি ভোল্টেজ কেবলের ইনসুলেশন ডিজাইনের মার্জিনটি সাধারণ অপারেটিং ভোল্টেজের চেয়ে অনেক বেশি।
(২) একক-পর্বের গ্রাউন্ডিং ত্রুটি চলাকালীন ভোল্টেজ উত্থান বিবেচনা করুন
যখন একটি একক-পর্বের গ্রাউন্ডিং ত্রুটি দেখা দেয়, অ ত্রুটিযুক্ত পর্বের ফেজ ভোল্টেজ লাইন ভোল্টেজ স্তরে (10 কেভি) উঠবে।
যাইহোক, মাঝারি ভোল্টেজ কেবলগুলির নিরোধক নকশা সম্পূর্ণরূপে স্বল্প-মেয়াদী ত্রুটি ভোল্টেজ নির্বাচনের উপর ভিত্তি করে নয়, তবে সাধারণ অপারেটিং শর্তাদি, ত্রুটি সহনশীলতার সময় এবং দীর্ঘমেয়াদী স্থিতিশীলতা বিবেচনা করা উচিত।
অর্থনীতি এবং সুরক্ষা উভয় মার্জিন বিবেচনা করার সময় ত্রুটিগুলির সময় মাঝারি ভোল্টেজ কেবলগুলির নির্ভরযোগ্য অপারেশন নিশ্চিত করতে 8.7KV এর ইউ ₀ যথেষ্ট।
(3) অনুগত সুরক্ষা মার্জিন
আন্তর্জাতিক মান যেমন আইইসি 60502-2 এবং জিবি/টি 12706.2 এটি নির্ধারণ করে:
8.7/15KV এর রেটযুক্ত ভোল্টেজ সহ একটি মাঝারি ভোল্টেজ কেবল, 7 কেভি সহ, 7 কেভি সহ, দীর্ঘ সময়ের জন্য 8.7KV এর ভোল্টেজ সহ্য করতে পারে।
স্বল্প-মেয়াদী ত্রুটিগুলির ক্ষেত্রে (যেমন একক-পর্বের স্থল ত্রুটিগুলি), মাঝারি ভোল্টেজ কেবলগুলি স্বল্পমেয়াদী ওভারভোল্টেজগুলি 8.7 কেভির চেয়ে বেশি প্রতিরোধ করতে পারে, তবে সরাসরি ইউ ₀ থেকে 10 কেভি সেট করার দরকার নেই।
3. কেন সরাসরি 10 কেভি ইউ ₀ হিসাবে বেছে নেবেন না?
যদি কেবলটি সরাসরি ইউ ₀ =10 কেভি হিসাবে নির্বাচিত হয়, যদিও এটি ত্রুটি সহনশীলতার উন্নতি করতে পারে বলে মনে হতে পারে তবে এটি ব্যবহারিক ইঞ্জিনিয়ারিংয়ে উপযুক্ত নয়, মূলত নিম্নলিখিত কারণগুলির কারণে:
(1) নিরোধক মার্জিন যথেষ্ট
8.7/15KV এর রেটযুক্ত ভোল্টেজ সহ তারের ইনসুলেশন বেধ এবং ডাইলেট্রিক শক্তি নিরাপদ ক্রিয়াকলাপকে প্রভাবিত না করে একক-পর্বের গ্রাউন্ডিং ত্রুটিগুলির সময় ভোল্টেজ উত্থানের প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে।
যদি ইউ ₀ 10KV এ বাড়ানো হয় তবে এর অর্থ হ'ল ইনসুলেশন স্তরটি আরও ঘন হওয়া দরকার, উত্পাদন ব্যয় বাড়ানো এবং প্রকৃত ইঞ্জিনিয়ারিংয়ে এ জাতীয় উচ্চতর মার্জিনের প্রয়োজন হয় না।
(২) অর্থনৈতিক বিবেচনা
ইনসুলেশন স্তরটি ঘন করা কেবল উত্পাদন ব্যয়কেই বাড়িয়ে তোলে না, তবে তারের বাইরের ব্যাস এবং ওজন বাড়ায়, তারের পাড়াতে অসুবিধা এবং নির্মাণ ও রক্ষণাবেক্ষণ ব্যয় বাড়িয়ে তোলে।
বর্তমানে, 8.7KV ডিজাইন যথেষ্ট নির্ভরযোগ্য এবং অতিরিক্ত ব্যয় যুক্ত করার দরকার নেই।
(3) ইউনিফাইড ইঞ্জিনিয়ারিং স্ট্যান্ডার্ড
আন্তর্জাতিক স্ট্যান্ডার্ডস (আইইসি, জিবি) সাধারণত 10 কেভি পাওয়ার গ্রিডের জন্য প্রস্তাবিত কেবল গ্রেড হিসাবে 8.7/15KV গ্রহণ করে। 10 কেভি ইউ ₀ কেবলগুলি ব্যবহারের ফলে বিদ্যমান মানগুলির সাথে অসঙ্গতি হবে এবং ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনগুলিকে প্রভাবিত করবে।
সংক্ষেপে, 10 কেভি পাওয়ার গ্রিডে 8.7/15 কেভি স্পেসিফিকেশন সহ কেবলগুলি নির্বাচন করা দীর্ঘমেয়াদী অনুশীলনের মাধ্যমে যাচাই করা হয়েছে সেরা পছন্দ।
