ফটোভোলটাইক কেবল (পিভি কেবল) সৌর ফটোভোলটাইক সিস্টেমগুলির জন্য ডিজাইন করা একটি কেবল। এটি মূলত ফটোভোলটাইক মডিউলগুলি (সৌর প্যানেল) ইনভার্টার বা ব্যাটারি সিস্টেমের সাথে সংযুক্ত করতে ব্যবহৃত হয়। যেহেতু ফটোভোলটাইক সিস্টেমগুলি সাধারণত বহিরঙ্গন পরিবেশে কাজ করে, তাই এই তারগুলির অবশ্যই ভাল আবহাওয়া প্রতিরোধের, উচ্চ তাপমাত্রা প্রতিরোধের, ইউভি প্রতিরোধের এবং ঘর্ষণ প্রতিরোধের অবশ্যই থাকতে হবে। যখন এটি ফটোভোলটাইক কেবলগুলি নির্বাচনের ক্ষেত্রে আসে তখন ভোল্টেজ স্তরটি একটি গুরুত্বপূর্ণ প্যারামিটার।
এই নিবন্ধটি সংজ্ঞা, বৈশিষ্ট্য, সৌর কেবল এবং সৌর তারের সাধারণ ভোল্টেজ স্তর এবং কীভাবে উপযুক্ত তারগুলি চয়ন করতে হয় তা সহ ফটোভোলটাইক কেবলগুলির ভোল্টেজ বৈশিষ্ট্যগুলি বিশদভাবে আলোচনা করবে।
1। সৌর কেবল এবং সৌর তার
সৌর কেবল হ'ল ফটোভোলটাইক (পিভি) সিস্টেমের জন্য ডিজাইন করা একটি কেবল। এটি সাধারণত একাধিক তামা বা অ্যালুমিনিয়াম তারের সমন্বয়ে গঠিত এবং একটি শক্ত বাইরের চাদর দিয়ে সজ্জিত। এটি মূলত ইনভার্টার, ব্যাটারি এনার্জি স্টোরেজ ডিভাইস বা অন্যান্য সিস্টেমের উপাদানগুলির সাথে ফটোভোলটাইক মডিউলগুলি সংযুক্ত করতে ব্যবহৃত হয়। সৌর কেবলগুলি কেবল বৈদ্যুতিক পারফরম্যান্সের প্রয়োজনীয়তাগুলি পূরণ করতে হবে না, তবে দীর্ঘ সময়ের জন্য প্রাকৃতিক পরিবেশের সংস্পর্শে আসা বিভিন্ন কঠোর অবস্থার সাথে খাপ খাইয়ে নিতে ভাল শারীরিক এবং যান্ত্রিক বৈশিষ্ট্যগুলিও থাকা দরকার।
সৌর তারের এই শব্দটি সাধারণত সৌর কেবলের একটি রূপকে বোঝায়, বিশেষত একটি একক তার। কিছু ক্ষেত্রে, তার এবং কেবলগুলি বিনিময়যোগ্য পদগুলি হয়, বিশেষত যখন কেবলের ভিতরে কেবল একটি তারের থাকে। অতএব, দৈনিক ব্যবহারে সৌর কেবল এবং সৌর তারের মধ্যে কিছু পার্থক্য রয়েছে তবে সাধারণভাবে তাদের কার্যগুলি একই রকম - ফটোভোলটাইক সিস্টেমে বৈদ্যুতিক শক্তি সংক্রমণ করে।
2। ভোল্টেজ স্তরফটোভোলটাইক কেবলগুলি
ফটোভোলটাইক কেবলগুলি বেছে নেওয়ার সময়, তাদের ভোল্টেজের স্তরটি বোঝা খুব গুরুত্বপূর্ণ। ভোল্টেজ স্তরটি হ'ল সর্বাধিক ভোল্টেজ যা তার ব্যবহারের সময় সহ্য করতে পারে। এটি কেবল বৈদ্যুতিক সুরক্ষার সাথে সরাসরি সম্পর্কিত নয়, তবে বিদ্যুৎ সংক্রমণের দক্ষতা এবং ফটোভোলটাইক সিস্টেমের অপারেশনাল স্থায়িত্বকেও প্রভাবিত করে।
2.1 ফটোভোলটাইক কেবলগুলির সাধারণ ভোল্টেজ স্তর
ফটোভোলটাইক কেবলগুলির ভোল্টেজ স্তরগুলি সাধারণত কম ভোল্টেজ (কম ভোল্টেজ) এবং উচ্চ ভোল্টেজ (উচ্চ ভোল্টেজ) এ বিভক্ত হয়। বিভিন্ন অঞ্চল এবং মানগুলির উপর নির্ভর করে, ফটোভোলটাইক কেবলগুলির রেটযুক্ত ভোল্টেজ পৃথক হতে পারে তবে সাধারণত নিম্নলিখিতগুলি থাকেসাধারণ ভোল্টেজের স্তর:
কম ভোল্টেজ কেবল:
বেশিরভাগ আবাসিক এবং ছোট বাণিজ্যিক ফটোভোলটাইক সিস্টেমে, সাধারণ ভোল্টেজ স্তরটি কম ভোল্টেজ কেবল। সাধারণত এই কেবলগুলি 600V বা 1000V এ রেট দেওয়া হয়। উদাহরণস্বরূপ, সর্বাধিক সাধারণ সৌর কেবলের মডেলটি হ'ল পিভি 1- এফ, 1000 ভি ডিসির রেটযুক্ত ভোল্টেজ সহ।
উচ্চ ভোল্টেজ কেবল:
কিছু বড় ফটোভোলটাইক পাওয়ার স্টেশন বা উচ্চ ভোল্টেজ সিস্টেমের জন্য, উচ্চ ভোল্টেজ কেবলগুলির প্রয়োজন হতে পারে। এই জাতীয় কেবলগুলির রেটেড ভোল্টেজ সাধারণত 1500V ডিসিসি হয়। উচ্চ ভোল্টেজ কেবলগুলি আরও বেশি শক্তি প্রেরণ করতে পারে এবং দীর্ঘ শক্তি সংক্রমণ দূরত্ব সহ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
২.২ রেটেড ভোল্টেজ এবং সিস্টেম ভোল্টেজের মধ্যে সম্পর্ক
একটি ফটোভোলটাইক সিস্টেমের অপারেটিং ভোল্টেজ সাধারণত সিরিজের একাধিক ফটোভোলটাইক মডিউলগুলি সংযুক্ত করে গঠিত হয়, তাই ভোল্টেজ গণনা ফটোভোলটাইক মডিউলগুলির রেটযুক্ত ভোল্টেজের উপর ভিত্তি করে তৈরি হয়। তারের সুরক্ষা নিশ্চিত করার জন্য, উপযুক্ত কেবল নির্বাচন করার সময়, এটি নিশ্চিত করা প্রয়োজন যে এর রেটযুক্ত ভোল্টেজ ফটোভোলটাইক সিস্টেমের সর্বাধিক অপারেটিং ভোল্টেজের চেয়ে কম নয়।
একটি 600V সিস্টেমে, ফটোভোলটাইক কেবলের রেটযুক্ত ভোল্টেজ 600 ভি ডিসি পূরণ করা উচিত।
1000V সিস্টেমে, ফটোভোলটাইক কেবলের রেটযুক্ত ভোল্টেজ 1000V ডিসি পূরণ করা উচিত।
একটি 1500V সিস্টেমের জন্য, তারের রেটযুক্ত ভোল্টেজটি 1500V ডিসি বা তার বেশি পূরণ করতে হবে।
সিস্টেম ভোল্টেজের সাথে মেলে এমন একটি পিভি কেবল ভোল্টেজ স্তর নির্বাচন করা নিশ্চিত করতে পারে যে ওভারলোডের মাধ্যমে কেবলটি ক্ষতিগ্রস্থ হবে না এবং বৈদ্যুতিক সুরক্ষা সমস্যাগুলি এড়াতে পারে।
3। বৈদ্যুতিক কর্মক্ষমতা প্রয়োজনীয়তাপিভি তারগুলি
ভোল্টেজ স্তর ছাড়াও, পিভি কেবলগুলিকে বৈদ্যুতিক কর্মক্ষমতা প্রয়োজনীয়তার একটি সিরিজও পূরণ করতে হবে:
3.1 পরিবাহিতা এবং প্রতিরোধের
তারের পরিবাহিতা ব্যবহৃত উপাদানের সাথে ঘনিষ্ঠভাবে সম্পর্কিত, এবং তামা (সিইউ) বা অ্যালুমিনিয়াম (আল) সাধারণত কন্ডাক্টর হিসাবে ব্যবহৃত হয়। তামার উচ্চতর পরিবাহিতা রয়েছে, সুতরাং একই বর্তমান লোডের অধীনে, তামা তারের তারের ক্রস-বিভাগীয় অঞ্চল তুলনামূলকভাবে ছোট হতে পারে। তামা কন্ডাক্টরগুলির কম প্রতিরোধ ক্ষমতা রয়েছে, যা বিদ্যুৎ সংক্রমণের সময় শক্তি হ্রাস হ্রাস করতে সহায়তা করে।
3.2 নিরোধক এবং চাদর উপকরণ
পিভি কেবলগুলির নিরোধক এবং বাইরের শীট উপকরণগুলির উচ্চ তাপমাত্রা প্রতিরোধের, ইউভি প্রতিরোধের, আর্দ্রতা প্রতিরোধের এবং জারা প্রতিরোধের অবশ্যই থাকতে হবে। সাধারণত ব্যবহৃত নিরোধক উপকরণগুলির মধ্যে ক্রস-লিঙ্কযুক্ত পলিথিন (এক্সএলপিই), ** পলিভিনাইল ক্লোরাইড (পিভিসি) ** ইত্যাদি অন্তর্ভুক্ত রয়েছে এই উপকরণগুলি কার্যকরভাবে কেবলের বার্ধক্য প্রতিরোধ করতে পারে এবং তারের দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করতে পারে।
3.3 তারের তাপমাত্রা পরিসীমা
পিভি কেবলগুলি সাধারণত অপারেটিং তাপমাত্রার বিস্তৃত পরিসরের সাথে খাপ খাইয়ে নিতে সক্ষম হওয়া প্রয়োজন। বেশিরভাগ পিভি কেবলগুলির অপারেটিং তাপমাত্রা পরিসীমা -40 ডিগ্রি থেকে +90 ডিগ্রি থাকে এবং উচ্চ তাপমাত্রার পরিবেশে স্থিরভাবে পরিচালনা করতে পারে এবং বিভিন্ন জলবায়ু অবস্থার সাথে খাপ খাইয়ে নিতে পারে।
4। ফটোভোলটাইক কেবলগুলির জন্য সাধারণ মান
ফটোভোলটাইক কেবলগুলির নকশা এবং উত্পাদন নির্দিষ্ট আন্তর্জাতিক এবং আঞ্চলিক মান মেনে চলতে হবে। সাধারণ মানগুলির মধ্যে রয়েছে:
আইইসি 60216:তারের জন্য তাপীয় স্থায়িত্ব পরীক্ষার মান।
আইইসি 60754:তারের আগুনের সময় ধোঁয়া ঘনত্ব এবং ক্ষয়কারী গ্যাসগুলির প্রয়োজনীয়তা নির্দিষ্ট করে।
উল 4703:আমেরিকান স্ট্যান্ডার্ড যা ফটোভোলটাইক কেবলগুলির জন্য কাঠামোগত এবং পারফরম্যান্সের প্রয়োজনীয়তা নির্দিষ্ট করে।

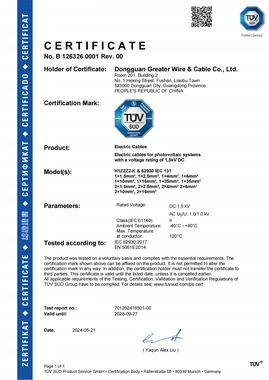

Tüv সার্টিফিকেশন:ইউরোপে, ফটোভোলটাইক কেবলগুলি সাধারণত ফটোভোলটাইক অ্যাপ্লিকেশনগুলিতে নিরাপদে ব্যবহৃত হতে পারে তা নিশ্চিত করার জন্য টিভি শংসাপত্রের সাথে মেনে চলতে হবে।
5 .. কীভাবে ফটোভোলটাইক কেবলগুলি চয়ন করবেন
সঠিক ফটোভোলটাইক কেবলটি বেছে নেওয়ার সময়, আপনাকে ভোল্টেজ স্তর, সিস্টেম ভোল্টেজ, বর্তমান লোড, পরিবেশগত পরিস্থিতি ইত্যাদি সহ একাধিক কারণ বিবেচনা করতে হবে
5.1 সিস্টেম ভোল্টেজ নির্ধারণ করুন
প্রথমত, আপনাকে ফটোভোলটাইক সিস্টেমের অপারেটিং ভোল্টেজ অনুসারে কেবলটির রেটেড ভোল্টেজ নির্বাচন করতে হবে। যদি সিস্টেম ভোল্টেজ 1000V হয় তবে আপনার 1000V বা তার বেশি রেটযুক্ত ভোল্টেজ সহ একটি কেবল চয়ন করা উচিত। 1500V সিস্টেমের জন্য আপনাকে 1500V ডাইরেক্ট কারেন্ট (ডিসি) এর জন্য উপযুক্ত একটি কেবল নির্বাচন করতে হবে।
5.2 বর্তমান লোড বিবেচনা করুন
ভোল্টেজ ছাড়াও, আপনাকে সিস্টেমের বর্তমান লোডের উপর ভিত্তি করে উপযুক্ত কেবল ক্রস-বিভাগটি নির্বাচন করতে হবে। যদি তারের ক্রস-বিভাগীয় অঞ্চলটি খুব ছোট হয় তবে এটি কেবলটি উত্তপ্ত হয়ে উঠবে বা এমনকি ক্ষতিগ্রস্থ হবে। যদি তারের ক্রস-বিভাগীয় অঞ্চলটি খুব বড় হয় তবে এটি ব্যয় বাড়িয়ে তুলবে। অতএব, বর্তমান লোডটি যুক্তিসঙ্গতভাবে গণনা করা এবং উপযুক্ত তারের ক্রস-বিভাগটি নির্বাচন করা খুব গুরুত্বপূর্ণ।
5.3 পরিবেশগত অবস্থার সাথে মানিয়ে নিন
ফটোভোলটাইক কেবলগুলি সাধারণত বহিরঙ্গন পরিবেশে ব্যবহার করা প্রয়োজন, তাই ভাল আবহাওয়া প্রতিরোধের, ইউভি প্রতিরোধের, জারা প্রতিরোধের এবং উচ্চ তাপমাত্রা প্রতিরোধের সাথে কেবলগুলি নির্বাচন করা প্রয়োজন। ইনস্টলেশন পরিবেশের (যেমন সৌর শক্তি স্টেশন, ছাদ বা ভূগর্ভস্থ) উপর নির্ভর করে বিভিন্ন ধরণের ফটোভোলটাইক কেবলগুলি নির্বাচন করা যেতে পারে।
