THHN তার (থার্মোপ্লাস্টিক উচ্চ তাপ-প্রতিরোধী নাইলন-প্রলিপ্ত তার) আবাসিক এবং শিল্প উভয় অ্যাপ্লিকেশনে সর্বাধিক ব্যবহৃত বৈদ্যুতিক তারগুলির মধ্যে একটি। এটির উচ্চ তাপ প্রতিরোধের, স্থায়িত্ব এবং ঘর্ষণ প্রতিরোধের সাথে, THHN তারটি বিস্তৃত ব্যবহারের ক্ষেত্রে অত্যন্ত নির্ভরযোগ্য এবং বহুমুখী হওয়ার জন্য খ্যাতি অর্জন করেছে। এই নিবন্ধে, আমরা THHN ওয়্যার কী, এর বিভিন্ন প্রয়োগ এবং বিভিন্ন শিল্পে ইলেকট্রিশিয়ান এবং প্রকৌশলীদের জন্য এটির সুবিধাগুলি অন্বেষণ করব।
THHN কেবল কি?
THHN তার হল একটি বৈদ্যুতিক তার যা শুষ্ক, বাণিজ্যিক এবং আবাসিক পরিবেশে ব্যবহারের জন্য ডিজাইন করা হয়েছে। "THHN" নামটির অর্থ হল:
T: থার্মোপ্লাস্টিক, মানে নিরোধক একটি তাপ-প্রতিরোধী প্লাস্টিক উপাদান থেকে তৈরি করা হয়।
H: উচ্চ তাপ-প্রতিরোধী, ইঙ্গিত করে যে তার তুলনামূলকভাবে উচ্চ তাপমাত্রা পরিচালনা করতে পারে।
H: তাপ-প্রতিরোধী, যা নিশ্চিত করে যে নিরোধক উচ্চ তাপমাত্রাকে অবনমিত না করে প্রতিরোধ করতে পারে।
N: নাইলন-প্রলিপ্ত, যা ঘর্ষণ এবং যান্ত্রিক ক্ষতির বিরুদ্ধে অতিরিক্ত সুরক্ষা প্রদান করে।

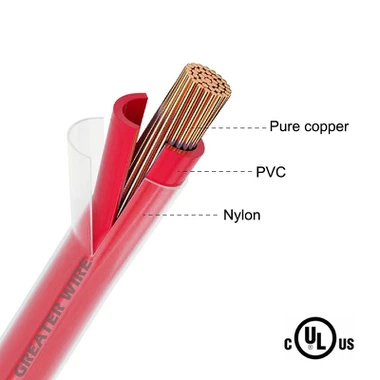

সাধারণত তামা দিয়ে তৈরি, যদিও অ্যালুমিনিয়াম সংস্করণগুলি বড় আকারে পাওয়া যায় (যেমন 6 THHN তার), THHN তারে বৈদ্যুতিক সুরক্ষার জন্য PVC নিরোধক এবং একটি নাইলন জ্যাকেট রয়েছে যা ঘর্ষণ, আর্দ্রতা এবং শারীরিক পরিধানের বিরুদ্ধে সুরক্ষা প্রদান করে।
THHN তারের মূল বৈশিষ্ট্য:
ভোল্টেজ রেটিং: 600 ভোল্ট (শুকনো অবস্থায় সর্বোচ্চ)।
তাপমাত্রা রেটিং: শুষ্ক স্থানে 90 ডিগ্রি (194 ডিগ্রি ফারেনহাইট) পর্যন্ত।
উপাদান: কপার (স্ট্যান্ডার্ড), অ্যালুমিনিয়াম (বড় গেজের জন্য)।
আবেদন: প্রাথমিকভাবে শুষ্ক অবস্থানের জন্য ব্যবহার করা হয়, তবে THWN (জল-প্রতিরোধী) এর মতো সংস্করণগুলি ভিজা পরিবেশের জন্য উপলব্ধ।
THHN তারের সাধারণ ব্যবহার
উচ্চ তাপ প্রতিরোধের, স্থায়িত্ব এবং নমনীয়তার মতো বৈশিষ্ট্যগুলির সমন্বয়ের কারণে THHN তারটি বৈদ্যুতিক অ্যাপ্লিকেশনগুলির একটি বিস্তৃত অ্যারেতে ব্যবহৃত হয়। নীচে এমন প্রাথমিক ক্ষেত্রগুলি রয়েছে যেখানে THHN তার সবচেয়ে বেশি ব্যবহৃত হয়:
1. আবাসিক ওয়্যারিং
বাড়িতে, THHN তার অভ্যন্তরীণ তারের জন্য সবচেয়ে সাধারণ পছন্দগুলির মধ্যে একটি। এটি বৈদ্যুতিক আউটলেট, আলোর সুইচ এবং যন্ত্রপাতি, সেইসাথে তারের সার্কিট প্যানেলগুলির জন্য ব্যবহৃত হয়। এর স্থায়িত্ব এবং নমনীয়তা এটিকে দেয়াল, সিলিং এবং মেঝেতে টাইট স্থাপনের জন্য উপযুক্ত করে তোলে, যখন এর তাপ প্রতিরোধ ক্ষমতা নিশ্চিত করে যে এটি উচ্চ লোড পরিস্থিতিতেও নিরাপদে কাজ করে।
অ্যাপ্লিকেশন:
আলোর সার্কিট: সারা বাড়িতে আলোর ফিক্সচার পাওয়ার জন্য।
বৈদ্যুতিক আউটলেট: পাওয়ার আউটলেট এবং যন্ত্রপাতি শক্তি প্রদান.
সুইচ এবং dimmers: সুইচ, dimmers, এবং সার্কিট নিয়ন্ত্রণ জন্য তারের.
সিলিং ফ্যান: পাখা এবং সম্পর্কিত বৈদ্যুতিক সরঞ্জাম জন্য তারের.
THHN তারবাহ্যিক কারণগুলি থেকে ক্ষতি প্রতিরোধ করতে এবং নিরাপদ বৈদ্যুতিক ইনস্টলেশনের জন্য কোডের প্রয়োজনীয়তা পূরণ করতে আবাসিক ভবনগুলিতে সাধারণত একটি কন্ডুইট সিস্টেমের মধ্যে (যেমন EMT বা PVC) ইনস্টল করা হয়।
2. বাণিজ্যিক বৈদ্যুতিক ইনস্টলেশন
THHN তারটি সাধারণত বাণিজ্যিক ভবনগুলিতেও ব্যবহৃত হয়, যেখানে এটি আলোকসজ্জা, বিদ্যুৎ বিতরণ এবং অন্যান্য সিস্টেমে একটি অপরিহার্য ভূমিকা পালন করে। এই সেটিংসে, THHN ওয়্যার অফিসের আলো এবং HVAC সিস্টেম থেকে শুরু করে লিফট এবং বৈদ্যুতিক হিটিং ইউনিট পর্যন্ত সব কিছুকে শক্তি দিতে সাহায্য করে। এটির উচ্চ তাপ প্রতিরোধক এটিকে বিশেষভাবে কার্যকর করে তোলে উচ্চ বিদ্যুতের চাহিদা রয়েছে, যেমন বড় অফিস কমপ্লেক্স বা খুচরা দোকানে।
অ্যাপ্লিকেশন:
আলোর সার্কিট: অফিস এবং খুচরা আলো সিস্টেম শক্তি প্রদান.
HVAC সিস্টেম: গরম, বায়ুচলাচল, এবং এয়ার কন্ডিশনার ইউনিটের জন্য ওয়্যারিং।
বৈদ্যুতিক প্যানেল: পাওয়ারিং সার্কিট বোর্ড এবং প্যানেল ইনস্টলেশন.
নিয়ন্ত্রণ ব্যবস্থা: নিয়ন্ত্রণ এবং সিস্টেম পরিচালনার সরঞ্জাম জন্য তারের.
THHN তারপ্রায়ই ব্যবহার করা হয়নালী সিস্টেম(ধাতব এবং অধাতু উভয়), যা উচ্চ-ট্রাফিক এলাকায় বা শিল্প সেটিংসে সম্ভাব্য শারীরিক ক্ষতি থেকে তারকে রক্ষা করতে সাহায্য করে।
3. শিল্প যন্ত্রপাতি এবং সরঞ্জাম
শিল্প অ্যাপ্লিকেশনে, THHN তার সাধারণত ভারী যন্ত্রপাতি এবং সরঞ্জামগুলিতে বৈদ্যুতিক শক্তি সরবরাহ করতে ব্যবহৃত হয়। তারের নাইলন আবরণ নিশ্চিত করে যে এটি ঘর্ষণ এবং শিল্প পরিবেশের সাধারণ পরিধান এবং ছিঁড়ে ফেলতে পারে। এটি বড় মোটর, কম্প্রেসার এবং জেনারেটরের তারের জন্যও ব্যবহৃত হয়, যেখানে বৈদ্যুতিক শক্তির চাহিদা বেশি এবং যান্ত্রিক ক্ষতির ঝুঁকি বেশি।
অ্যাপ্লিকেশন:
শিল্প যন্ত্রপাতি: ভারি শুল্ক মেশিন এবং সরঞ্জাম শক্তি.
মোটর নিয়ন্ত্রণ: বৈদ্যুতিক মোটর নিয়ন্ত্রণ সিস্টেমের জন্য তারের.
জেনারেটর: শিল্প ব্যাকআপ এবং প্রধান জেনারেটর শক্তি প্রদান.
মেশিন টুলস: শিল্প সরঞ্জাম এবং সরঞ্জাম জন্য তারের.
এই সেটিংসে, THHN ওয়্যার তীব্র পরিস্থিতিতে উচ্চ মাত্রার নির্ভরযোগ্যতা বজায় রেখে যন্ত্রপাতির অবিচ্ছিন্ন এবং নিরাপদ অপারেশন নিশ্চিত করতে সহায়তা করে।
4. পাওয়ার ডিস্ট্রিবিউশন সিস্টেম
বৃহৎ বিদ্যুত বিতরণ ব্যবস্থার জন্য, THHN তার সাবস্টেশন থেকে বিল্ডিং এবং কারখানায় দীর্ঘ দূরত্বে বৈদ্যুতিক শক্তি সরবরাহে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এর তাপ-প্রতিরোধী বৈশিষ্ট্য এবং যান্ত্রিক শক্তি এটিকে উচ্চ-পাওয়ার সার্কিট এবং সিস্টেমে ব্যবহার করার অনুমতি দেয়, এমনকি বড় বাণিজ্যিক এবং শিল্প সেটআপেও বিদ্যুতের নিরাপদ পরিবহন নিশ্চিত করে।
অ্যাপ্লিকেশন:
প্রধান বিতরণ প্যানেল: প্রধান বৈদ্যুতিক প্যানেল থেকে বিভিন্ন সার্কিট থেকে তারের.
সাবস্টেশন: বিভিন্ন সাবস্টেশন উপাদান শক্তি.
পাওয়ার লাইন: অভ্যন্তরীণ তারের বা ভূগর্ভস্থ বৈদ্যুতিক বন্টন লাইনের জন্য ব্যবহৃত হয়।
শাখা সার্কিট: ডিস্ট্রিবিউশন পয়েন্ট থেকে আউটলেট, যন্ত্রপাতি, এবং যন্ত্রপাতি চালানোর শক্তি।
বড় আকারের, যেমন 6 THHN তার, সাধারণত বিদ্যুৎ বিতরণ অ্যাপ্লিকেশনে ব্যবহৃত হয়, যেখানে বৈদ্যুতিক প্রবাহের জন্য উচ্চ ক্ষমতার প্রয়োজন হয়।
5. ভূগর্ভস্থ এবং আউটডোর অ্যাপ্লিকেশন
যদিও THHN তারের আর্দ্রতা বা জলের সরাসরি এক্সপোজারের জন্য সুপারিশ করা হয় না, এটি ঘন ঘন বহিরঙ্গন এবং ভূগর্ভস্থ তারের জন্য নালী সিস্টেমে ব্যবহৃত হয় যখন নালীটি পরিবেশগত উপাদান থেকে তারকে রক্ষা করে। ভেজা বা স্যাঁতসেঁতে অবস্থানের সাথে জড়িত অ্যাপ্লিকেশনগুলির জন্য, THWN (থার্মোপ্লাস্টিক তাপ এবং জল-প্রতিরোধী নাইলন-কোটেড) তারকে প্রায়ই পছন্দ করা হয় কারণ এটি বিশেষভাবে ভেজা অবস্থার জন্য রেট করা হয়।
অ্যাপ্লিকেশন:
ভূগর্ভস্থ নালী: ভূগর্ভস্থ তারের জন্য ব্যবহৃত, সাধারণত প্রতিরক্ষামূলক নালী ভিতরে.
বহিরঙ্গন নালী: একটি প্রতিরক্ষামূলক নালী মধ্যে বহিরঙ্গন সিস্টেমের জন্য তারের.
বৈদ্যুতিক প্যানেল: বহিরঙ্গন বা স্থল-ভিত্তিক বৈদ্যুতিক ইনস্টলেশনের জন্য ওয়্যারিং।
সরাসরি পরিবেশগত বিপদের সংস্পর্শে আসা তারের জন্য, THWN বা XHHW (ক্রস-লিঙ্কড হাই হিট ওয়াটার-প্রতিরোধী) তারগুলি বাইরের পরিবেশের জন্য আরও উপযুক্ত।
THHN ওয়্যার ব্যবহারের সুবিধা
THHN তারের ব্যাপক গ্রহণকে এর অনন্য সুবিধাগুলির জন্য দায়ী করা যেতে পারে যা এটিকে বিভিন্ন বৈদ্যুতিক অ্যাপ্লিকেশনের জন্য অত্যন্ত উপযুক্ত করে তোলে:
1. তাপ প্রতিরোধের
THHN ওয়্যারটি শুষ্ক স্থানে 90 ডিগ্রি (194 ডিগ্রি ফারেনহাইট) পর্যন্ত তাপমাত্রা পরিচালনা করার জন্য ডিজাইন করা হয়েছে। এই তাপ প্রতিরোধের এটি পরিবেশে ব্যবহারের জন্য উপযুক্ত করে তোলে যেখানে বৈদ্যুতিক সিস্টেমগুলি উল্লেখযোগ্য পরিমাণে তাপ উৎপন্ন করতে পারে। এটি নিশ্চিত করে যে নিরোধকটি হ্রাস পায় না এবং স্বাভাবিক অপারেটিং অবস্থার অধীনে শর্ট সার্কিট বা আগুনের ঝুঁকি সৃষ্টি করে না।
2. স্থায়িত্ব এবং দীর্ঘস্থায়ী সুরক্ষা
THHN তারের নাইলন আবরণ চমৎকার ঘর্ষণ প্রতিরোধ ক্ষমতা প্রদান করে, যা ইনস্টলেশনের সময় বা ব্যবহারের সময় শারীরিক ক্ষতি থেকে তারকে রক্ষা করতে সাহায্য করে। এটি তারের সামগ্রিক আয়ু বাড়ায় এবং রক্ষণাবেক্ষণ বা প্রতিস্থাপনের প্রয়োজনীয়তা হ্রাস করে।
3. নমনীয়তা এবং ইনস্টলেশন সহজ
কিছু ভারী, কম নমনীয় তারের বিপরীতে, THHN ওয়্যারটি নমনীয় হওয়ার জন্য ডিজাইন করা হয়েছে, যা এটিকে আঁটসাঁট জায়গা বা জটিল সিস্টেম জুড়ে সহজ করে তোলে। এই নমনীয়তা ইনস্টলেশনের সময় এবং খরচ কমাতে সাহায্য করে, বিশেষত শিল্প সরঞ্জাম বা বাণিজ্যিক ভবনগুলির জন্য তারের মতো বড় বা জটিল ইনস্টলেশনগুলিতে।
4. খরচ-কার্যকর
অনেক বৈদ্যুতিক প্রকল্পের জন্য THHN তার অপেক্ষাকৃত সাশ্রয়ী পছন্দ। এর দীর্ঘস্থায়ী কর্মক্ষমতা, তাপ প্রতিরোধের, এবং ঘর্ষণ প্রতিরোধের সামগ্রিক রক্ষণাবেক্ষণ এবং প্রতিস্থাপন খরচ কমাতে সাহায্য করে। ইলেকট্রিশিয়ান এবং ইঞ্জিনিয়ারদের জন্য, THHN ওয়্যার হল একটি গো-টু বিকল্প যা সামর্থ্যের সাথে পারফরম্যান্সের ভারসাম্য বজায় রাখে।
6 THHN ওয়্যার কিসের জন্য ব্যবহৃত হয়?
6 THHN তার হল THHN তারের একটি বড়-গেজ সংস্করণ যা সাধারণত উচ্চ-ক্ষমতার অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। এটি আরও উল্লেখযোগ্য বৈদ্যুতিক লোড পরিচালনা করতে সক্ষম এবং এটি প্রায়শই প্রধান বিদ্যুৎ বিতরণ সিস্টেম বা উচ্চ অ্যাম্পেরেজের প্রয়োজন অন্যান্য সিস্টেমে ব্যবহৃত হয়।
6 THHN ওয়্যারের অ্যাপ্লিকেশন:
প্রধান বৈদ্যুতিক প্যানেল: প্রধান প্যানেল থেকে সেকেন্ডারি সিস্টেমে পাওয়ার ডিস্ট্রিবিউশন।
ভারী যন্ত্রপাতি: বড় মোটর, মেশিন, এবং শিল্প সরঞ্জাম জন্য তারের.
ভূগর্ভস্থ সার্কিট: উচ্চ ক্ষমতার ভূগর্ভস্থ তারের সিস্টেমের জন্য.
জেনারেটর: ব্যাকআপ পাওয়ার সিস্টেমের জন্য ওয়্যারিং যার জন্য উচ্চ ভোল্টেজ এবং অ্যাম্পেরেজ প্রয়োজন।
