ফটোভোলটাইক (PV) সিস্টেমের দক্ষতা, নিরাপত্তা এবং দীর্ঘায়ুর জন্য সঠিক আকারের সৌর তার বা সৌর তারের নির্বাচন করা অত্যন্ত গুরুত্বপূর্ণ। সৌর তারের আকার সরাসরি তাদের কারেন্ট পরিচালনা করার, ভোল্টেজ ড্রপ প্রতিরোধ এবং পরিবেশগত অবস্থা সহ্য করার ক্ষমতাকে প্রভাবিত করে। এই বিস্তৃত নির্দেশিকায়, "সৌর তারের" এবং "সৌর তারের" কীওয়ার্ডগুলিকে অন্তর্ভুক্ত করার সময় আমরা কীভাবে আপনার সিস্টেমের জন্য সঠিক সৌর তারের আকার নির্ধারণ করব তা অন্বেষণ করব।
সোলার ক্যাবল কি?

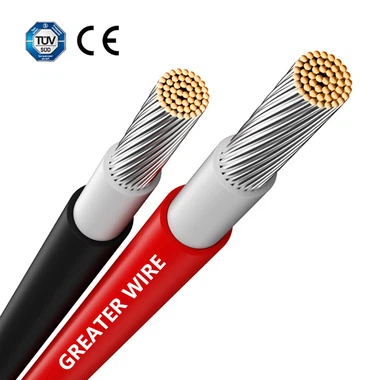

সৌর তারগুলি (বা সৌর তারগুলি) হল বৈদ্যুতিক পরিবাহী যা বিশেষভাবে PV সিস্টেমে ব্যবহারের জন্য ডিজাইন করা হয়েছে। স্ট্যান্ডার্ড তারের বিপরীতে, সৌর তারগুলি উচ্চ-ভোল্টেজ ডিসি পাওয়ার, আউটডোর অবস্থা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য অপ্টিমাইজ করা হয়।
সৌর তারের মূল বৈশিষ্ট্য:
উচ্চ বর্তমান ক্ষমতা:সৌর প্যানেল দ্বারা উত্পন্ন কারেন্ট পরিচালনা করতে পারে।
UV প্রতিরোধ:সূর্যালোক এক্সপোজার জন্য উপযুক্ত.
আবহাওয়ারোধী:চরম তাপমাত্রা, আর্দ্রতা এবং যান্ত্রিক চাপ সহ্য করুন।
সম্মতি:H1Z2Z2-K এবং PV1-F এর মতো মান পূরণের জন্য তৈরি করা হয়েছে।
সৌর তারের আকার নির্বাচন করার সময় বিবেচনা করার বিষয়গুলি
1. বর্তমান বহন ক্ষমতা
তারের আকার অবশ্যই এটির মধ্য দিয়ে প্রবাহিত সর্বাধিক কারেন্টকে মিটমাট করতে হবে। ছোট আকারের তারগুলি অতিরিক্ত গরম হতে পারে, যার ফলে শক্তির ক্ষয় বা এমনকি আগুনের ঝুঁকি হতে পারে।
সৌর প্যানেলগুলি সাধারণত প্যানেলের ধরন এবং কনফিগারেশনের উপর নির্ভর করে প্রতি স্ট্রিং প্রতি 5 থেকে 15 amps কারেন্ট তৈরি করে।
সমান্তরাল সংযোগের জন্য, মোট কারেন্ট বৃদ্ধি পায়, মোটা তারের প্রয়োজন হয়।
2. ভোল্টেজ ড্রপ
ভোল্টেজ ড্রপ ঘটে যখন বিদ্যুত তারের মাধ্যমে ভ্রমণ করে, যার ফলে বিদ্যুৎ ক্ষয় হয়। দক্ষতা বজায় রাখার জন্য, ভোল্টেজ ড্রপ 3% এর বেশি হওয়া উচিত নয়। দীর্ঘতর তারের সঞ্চালন এবং উচ্চতর স্রোত ভোল্টেজ ড্রপ বাড়ায়, বড় তারের প্রয়োজন হয়।
3. তারের দৈর্ঘ্য
সৌর প্যানেল এবং বৈদ্যুতিন সংকেতের মেরু বদল বা চার্জ কন্ট্রোলারের মধ্যে দূরত্ব প্রয়োজনীয় তারের আকারকে প্রভাবিত করে। দীর্ঘ দূরত্ব প্রতিরোধ ক্ষমতা বাড়ায়, ভোল্টেজ ড্রপ কমাতে মোটা তারের প্রয়োজন হয়।
4. সিস্টেম ভোল্টেজ
বেশিরভাগ আবাসিক সিস্টেম 12V, 24V বা 48V এ কাজ করে, যখন বাণিজ্যিক সিস্টেম 1500V পর্যন্ত ব্যবহার করতে পারে। উচ্চতর ভোল্টেজের জন্য সাধারণত ঘন নিরোধক তারের প্রয়োজন হয় কিন্তু বড় কন্ডাক্টরের প্রয়োজন হয় না।
5. পরিবেশগত অবস্থা
কঠোর অবস্থার (যেমন, উচ্চ তাপমাত্রা বা সরাসরি সূর্যালোক) এর সংস্পর্শে আসা তারগুলির অতিরিক্ত উত্তাপ বা অতিরিক্ত গরম হওয়া রোধ করার জন্য একটি বড় আকারের প্রয়োজন হতে পারে।
সাধারণ সৌর তারের আকার
1. 4 মিমি² সোলার ক্যাবল
অ্যাপ্লিকেশন:ছোট তারের রান সহ আবাসিক সিস্টেমের জন্য আদর্শ।
বর্তমান ক্ষমতা:সর্বোত্তম অবস্থার অধীনে 55A পর্যন্ত।
ভোল্টেজ ড্রপ:20 মিটারের নিচে দূরত্বের জন্য সর্বনিম্ন।
2. 6 মিমি² সোলার ক্যাবল
অ্যাপ্লিকেশন:মাঝারি আকারের সিস্টেম বা দীর্ঘ দূরত্বের জন্য উপযুক্ত।
বর্তমান ক্ষমতা:70A পর্যন্ত।
ভোল্টেজ ড্রপ:30 মিটার পর্যন্ত রানের জন্য প্রস্তাবিত।
3. 10mm² সোলার ক্যাবল
অ্যাপ্লিকেশন:বড় মাপের সিস্টেম বা খুব দীর্ঘ তারের রান.
বর্তমান ক্ষমতা:98A পর্যন্ত।
ভোল্টেজ ড্রপ:50 মিটারের বেশি রানের জন্য সর্বনিম্ন।
4. 2.5 মিমি² সৌর কেবল
অ্যাপ্লিকেশন:একটি সৌর প্যানেল অ্যারের মধ্যে ছোট সিস্টেম বা সংযোগ।
বর্তমান ক্ষমতা:30A পর্যন্ত।
ভোল্টেজ ড্রপ:খুব অল্প দূরত্বের জন্য উপযুক্ত (10 মিটারের নিচে)।
কিভাবে সৌর তারের আকার গণনা
ধাপ 1: সর্বোচ্চ কারেন্ট নির্ধারণ করুন
আপনার সৌর প্যানেলের আউটপুটের উপর ভিত্তি করে মোট বর্তমান গণনা করুন। যেমন:
বর্তমান (I)=পাওয়ার (W)/ভোল্টেজ (V)
48V এ 1kW সিস্টেমের জন্য:
I=100048=20.83 amps
ধাপ 2: তারের দৈর্ঘ্য অনুমান করুন
সোলার প্যানেল এবং ইনভার্টার বা চার্জ কন্ট্রোলারের মধ্যে দূরত্ব পরিমাপ করুন।
ধাপ 3: ভোল্টেজ ড্রপের জন্য অ্যাকাউন্ট
ভোল্টেজ ড্রপ অনুমান করতে এই সূত্রটি ব্যবহার করুন:
ভোল্টেজ ড্রপ{{0}×দৈর্ঘ্য (মি) × কারেন্ট (এ) × প্রতিরোধ (Ω/মি)÷ভোল্টেজ (ভি)
একটি {{0}}মিটার দৌড়ের জন্য, 20A কারেন্ট, এবং 0.005 Ω/মি প্রতিরোধের জন্য:
ভোল্টেজ ড্রপ{{0}×20×20×0.005÷48=0.42V
ড্রপ 3% ছাড়িয়ে গেলে, তারের আকার বাড়ান।
ধাপ 4: উপযুক্ত আকার নির্বাচন করুন
আপনার বর্তমান এবং ভোল্টেজ ড্রপ প্রয়োজনীয়তা পূরণ করে এমন ক্ষুদ্রতম তারটি চয়ন করুন।
সঠিক মাপের সোলার ক্যাবল ব্যবহারের সুবিধা
দক্ষতা:প্রতিরোধের কারণে শক্তির ক্ষতি হ্রাস করে।
নিরাপত্তা:অতিরিক্ত গরম এবং আগুনের ঝুঁকি প্রতিরোধ করে।
দীর্ঘায়ু:নিশ্চিত করে যে তারগুলি সিস্টেমের জীবনকালের জন্য স্থায়ী হয়।
সম্মতি:নিয়ন্ত্রক মান পূরণ করে এবং সিস্টেম ব্যর্থতা প্রতিরোধ করে।
সৌর তারের জন্য মান
H1Z2Z2-K
1500V পর্যন্ত উচ্চ ডিসি ভোল্টেজের জন্য ডিজাইন করা হয়েছে।
উচ্চতর UV, ওজোন, এবং আবহাওয়া প্রতিরোধের প্রস্তাব.
আধুনিক পিভি সিস্টেমে সাধারণত ব্যবহৃত হয়।
PV1-F
1000V পর্যন্ত ভোল্টেজের জন্য রেট করা হয়েছে।
পূর্ববর্তী PV ইনস্টলেশনের জন্য উপযুক্ত।
উভয় মান নিশ্চিত করে যে সৌর তারগুলি কঠোর পরিস্থিতিতে নির্ভরযোগ্যভাবে কাজ করে, যা বহিরঙ্গন অ্যাপ্লিকেশনের জন্য প্রয়োজনীয় করে তোলে।
সৌর তারের নির্বাচনে সাধারণ ভুল
তারের ছোট করা:খুব ছোট তারগুলি ব্যবহার করলে অত্যধিক গরম হতে পারে এবং বিদ্যুতের ক্ষতি হতে পারে।
ভোল্টেজ ড্রপ উপেক্ষা করা:দীর্ঘ দূরত্বে ভোল্টেজ ড্রপ বিবেচনা করতে ব্যর্থ হওয়া সিস্টেমের দক্ষতা হ্রাস করে।
অতিরিক্ত স্পেসিফিকেশন:অত্যধিক পুরু তারের ব্যবহার অকারণে খরচ বাড়ায়।
অ-সৌর তারের ব্যবহার:স্ট্যান্ডার্ড তারের পিভি সিস্টেমের জন্য প্রয়োজনীয় স্থায়িত্ব এবং শংসাপত্রের অভাব রয়েছে।
সোলার ক্যাবল ব্যবহারের উদাহরণ
উদাহরণ 1: আবাসিক সিস্টেম (4kW, 48V)
বর্তমান:83.3A (4kW ÷ 48V)
তারের আকার:ছোট রানের জন্য 6 মিমি² (<20m); 10mm² for longer runs (>20m).
উদাহরণ 2: বাণিজ্যিক সিস্টেম (20kW, 400V)
বর্তমান:50A (20kW ÷ 400V)
তারের আকার:মাঝারি দূরত্বের জন্য 6 মিমি²; দীর্ঘ দূরত্বের জন্য 10mm²।
উদাহরণ 3: ছোট অফ-গ্রিড সিস্টেম (1kW, 24V)
বর্তমান:41.7A (1kW ÷ 24V)
তারের আকার:সংক্ষিপ্ত রানের জন্য 4 মিমি² (<10m).
